MEZCLADOR DE AUDIO

Este fue uno de mis primeros proyectos y por pura suerte funciono a la primera pero que requirió de mucha investigación debido a que algunos circuitos de la red funcionan y otros no.

Este mezclador ó también conocido como mixer, como bien dice su nombre, permite mezclar dos ó mas señales sin que se elimine ninguna de ellas. Este mezclador consta de varias etapas, debido a que un micrófono no puede ir conectado directamente al circuito mezclador, este se conecta a un pre-amplificador de manera que ayuda a aumentar la señal del micrófono y luego porsupuesto del mezclador va el amplificador que termina en una bocina.

La explicación se encuentra en el documento adjunto con el respectivo diagrama.

Nota:

- Como fuente de alimentación utilice una batería de 9 voltios

- Entre la salida del mezclador y la entrada del amplificador colocar un capacitor de 10uF

- Este circuito funciono muy bien con un micrófono dinámico con una impedancia de 600 ohms y una sensibilidad de 80 a 12500 Hertz, marca miyako.

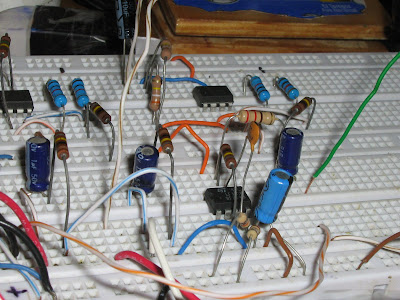

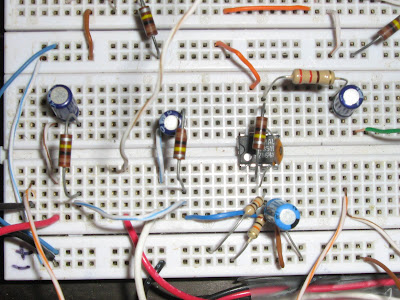

FOTOGRAFÍAS

---

           CIRCUITO INTEGRADO "ECUALIZADOR"

 realice un ecualizador que fue perfectamente compatible. El ecualizador es un dispositivo que modifica el contenido en frecuencias de la señal que procesa (por ejemplo una canción). Es decir, cambia las amplitudes de sus coeficientes de Fourier lo que se traduce en diferentes volúmenes para cada frecuencia.

De un modo doméstico generalmente se usa para reforzar ciertas bandas de frecuencias, ya sea para compensar la respuesta del equipo de audio (amplificador + parlantes) o para ajustar el resultado a gustos personales.

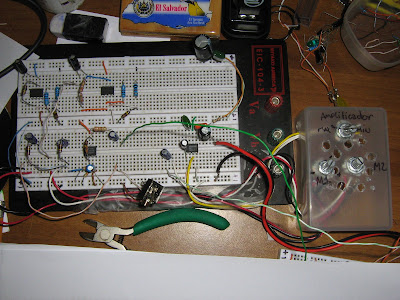

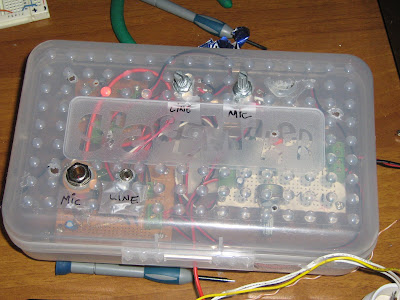

                                       FOTOS DEL LOS COMPONENTES, Y DEL COMO REALIZARLO.

-

-

Preamplificador-Mezclador-Amplificador
